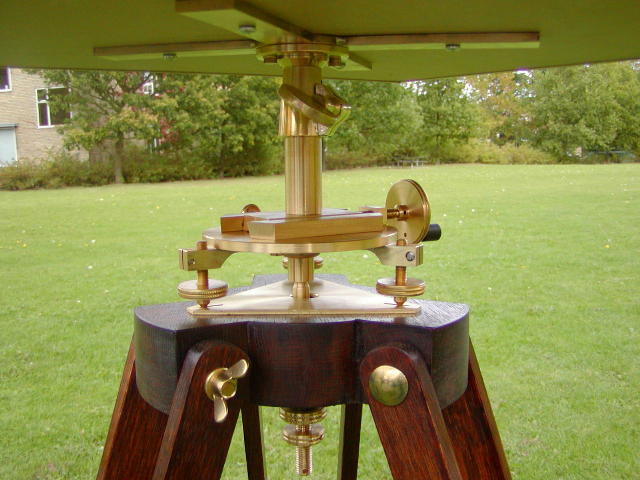

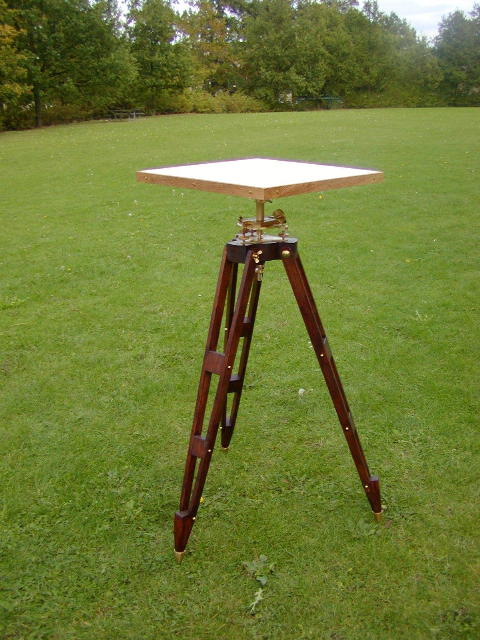

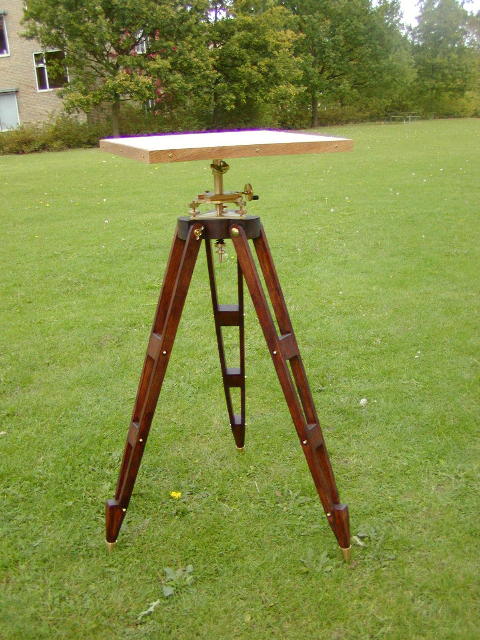

Nedenfor er fotos af et af målebordene, der er produceret til projektet på Steno Museets værksted. Der er tale om særdeles professionelt udførte kopier, og netop dette element er en pointe i projektet. Elever og andre nysgerrige skal have mulighed for at stå med den "ægte vare" mellem hænderne.
maalebord_ny_1.jpg 71.66 KB |
maalebord_ny_2.jpg 54.71 KB |
maalebord_ny_3.jpg 65.50 KB |
Af illustrationen nedenfor fremgår målebordets
funktion i en landmålingsøvelse. Fra en position sigtes til en række andre
positioner. Retningerne plottes på målebordet, hvorefter det flyttes til en af
de andre positioner. Proceduren gentages, og en kortet tegnes derfor korrekt i
målestoksforhold.
Vedr. målebordet indretning og funktion i øvrigt (incl. diopterlineal og
lodgaffel) henvises til instrumentomtalen på geomat.dk:
http://www.geomat.dk/landmaaling/instrumenter/maalebord.htm
